樣品說明

低密度聚乙烯薄膜的透明度與熱封性好，能防水、防潮；抗張強度低，拉伸伸長率大，容易發(fā)皺，0．03mm以下的薄膜，張力控制宜小，并且各處張力要恒定，特別是受熱時更易變形，造成套色困難。因此干燥時，薄膜表面溫度不要過高(在55度以內(nèi))。按成膜工藝的不同，可分為吹塑薄膜(IPE)、流涎薄膜(CPE)、低發(fā)泡薄膜等幾種。IPE薄膜的抗張強度和開口性比CPE薄膜好，采用正面印刷，可作食品袋、服裝袋等；CPE薄膜厚度均勻，表面光澤度、透明度和熱封性比PE好，可正反面印刷，但生產(chǎn)成本高。CPE薄膜主要用作復合袋的內(nèi)層以及化妝品、醬菜和糕點的包裝；低發(fā)泡薄膜裝飾性好，質(zhì)地厚實，不易拉伸變形，采用正面印刷，用作年畫、商標和手拎袋等。

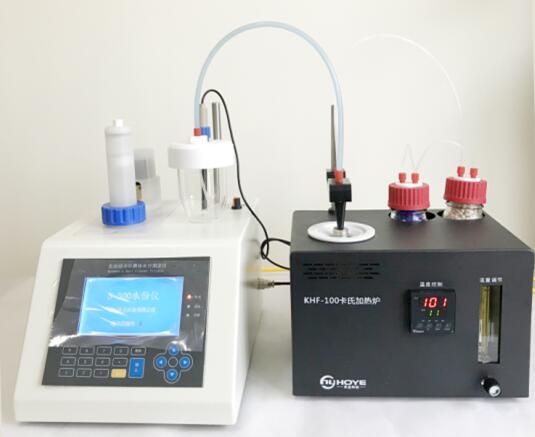

--- 儀器配置---

1. S-300 卡爾費休水分測定儀主機；

2. 全封閉安全滴定池組件；

3. 雙鉑片電極；

4. 滴定池攪拌臺；

5. 10ml 注射器

6. 1ul 進樣針

7. KHF-100卡氏加熱爐

8. 分析天平萬分之一

--- 試劑---

滴定劑：卡爾費休水試劑，

溶劑：無水甲醇；

輔助試劑：無；

--- 儀器參數(shù)---

控制精度：1ul

吸排試劑：自動

輔助功能：方法保存，結果自動計算存儲，

設備檢定，滴定延遲。

終點電流：51μ A

滴定延時：300 秒

溫度設置：99℃

載氣流量：50ml/min

終點延時：10 秒

漂移扣除：未開啟

漂移值更新：自動

延時設置：可根據(jù)需要設置延時滴定、終點延時功能應對難溶樣品

--- 檢測方法---

1、使用儀器的“吸溶劑”功能向滴定池內(nèi)注入約35ml 的無水甲醇。

2、使用儀器的“打空白”功能滴定至終點，以去除滴定池內(nèi)的水分，儀器就緒狀態(tài)。

3、用經(jīng)過干燥處理的微量進樣針精確抽取 10μ L 純水，拭干針頭后，選擇儀器標定功能，將純水注

入到滴定池內(nèi)液面以下輸入打入純水重量 10mg，開始標定。

4、重復步驟 3，反復測量 3~5 次，儀器會自動保存標定結果并計算出平均值作為試劑的滴定度。

5、把樣品剪成小塊，城區(qū)100mg左右的樣品裝入干燥好的樣品瓶中備用。

6、打開加熱爐，設置溫度為99℃，氣流為50ml/min。

7、待加熱爐升溫至預設溫度，把裝有樣品的樣品瓶放入加熱爐的加熱室，在儀器戶籍紅的選擇“測量”按確定鍵，在進樣界面，輸入樣品進樣重量，然后按確定鍵，儀器自動開始測量，結束后自動顯示結果。

卡爾費休水份測定儀樣品測定記錄

結論：S-300全自動卡爾費休水分測定儀與KHF-100卡氏加熱爐聯(lián)用可以很容易，并且很準確的檢測PE聚乙烯薄膜中的水分。
